7214 Becbp



Kích thước

d	70 mm	Đường kính khoan
D	125 mm	Đường kính bên ngoài
B	24 mm	Chiều rộng
d1	≈91,5 mm	Đường kính vai của vòng trong (mặt lớn)
d2	≈80,25 mm	Đường kính vai của vòng trong (mặt nhỏ)
D1	≈104,75 mm	Đường kính vai của vòng ngoài (mặt lớn)
a	53 mm	Khoảng cách mặt đối mặt với điểm áp lực
r1,2	Min.1,5 mm	Kích thước vát
r3,4	tối thiểu.1 mm	Kích thước vát

Kích thước abutment

da	Min.79 mm	Đường kính của mố trục
Da	Max.116 mm	Đường kính abutmet
Db	Tối đa.119 mm	Đường kính của mố nhà ở
ra	tối đa.1,5 mm	Bán kính của phi lê
rb	tối đa.1 mm	Bán kính của phi lê

Dữ liệu tính toán

Lớp hiệu suất SKF		SKF Explorer
Xếp hạng tải động cơ bản	C	72 kN
Xếp hạng tải tĩnh cơ bản	C0	60 kN
Giới hạn tải trọng	Pu	2,55 kN
Tốc độ tham chiếu		6 300 r\/phút
Giới hạn tốc độ		6 300 r\/phút
Hệ số tải trục tối thiểu	A	0.0529
Hệ số tải xuyên tâm tối thiểu	kr	0.095
Giới hạn giá trị	e	1.14

Cặp ổ trục đơn hoặc vòng bi được sắp xếp song song

Hệ số tính toán (đơn, song song)	X	0.35
Hệ số tính toán (đơn, song song)	Y0	0.26
Hệ số tính toán (đơn, song song)	Y2	0.57

Cặp mang được sắp xếp trở lại hoặc trực tiếp

Yếu tố tính toán (back-to-back, trực tiếp)	X	0.57
Yếu tố tính toán (back-to-back, trực tiếp)	Y0	0.52
Yếu tố tính toán (back-to-back, trực tiếp)	Y1	0.55
Yếu tố tính toán (back-to-back, trực tiếp)	Y2	0.93

7214 BECBP ĐỘ

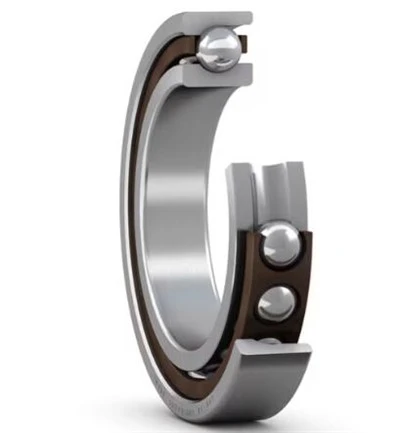

Vòng bi tiếp xúc góc đơn 7214 BECBP được thiết kế để cung cấp hiệu suất đặc biệt trong các ứng dụng yêu cầu khả năng tải trọng tâm và trục cao. Với góc tiếp xúc 40 độ, ổ trục này tối ưu hóa phân phối tải trên các cuộc đua thép chính xác của nó, đảm bảo tuổi thọ dịch vụ mở rộng dưới tải động hoặc kết hợp. Thiết kế mạnh mẽ của nó kết hợp một lồng polyamide (PA66), giúp giảm ma sát, giảm thiểu việc tạo nhiệt và hỗ trợ hoạt động tốc độ cao. Với đường kính lỗ khoan 70 mm, đường kính ngoài 125 mm và chiều rộng 24 mm, 7214 BECBP là lý tưởng cho các cài đặt nhỏ gọn trong đó độ tin cậy của không gian hạn chế độ tin cậy mà không thỏa hiệp.

Hiệu suất vượt trội trong môi trường khắc nghiệt
Được thiết kế cho tính linh hoạt, 7214 BECBP vượt trội trong điều kiện thách thức do các tùy chọn niêm phong tiên tiến và bôi trơn mỡ cấp cao. Cấu hình hàng đơn của ổ trục cho phép điều khiển chuyển vị trục chính xác, làm cho nó trở thành một lựa chọn ưa thích cho các trục công cụ, máy bơm và hộp số. Cấu trúc thép cứng của nó đảm bảo khả năng chống mài mòn và ăn mòn, trong khi hình học bên trong tối ưu hóa làm giảm độ rung và độ nhiễu. Các ngành công nghiệp như hàng không vũ trụ, ô tô và tự động hóa công nghiệp dựa vào khả năng duy trì độ chính xác của nó dưới mức tải nặng và tốc độ quay cao, ngay cả trong môi trường bị ô nhiễm hoặc nhiệt độ cao.

Các ứng dụng rộng rãi trên các ngành công nghiệp
Vòng bi tiếp xúc góc 7214 BECBP được sử dụng rộng rãi trong máy móc chính xác đòi hỏi hỗ trợ trục hai chiều. Các ứng dụng phổ biến bao gồm các trung tâm gia công CNC, nơi nó đảm bảo độ cứng trục chính và độ chính xác định vị, cũng như bộ tăng áp, máy nén và robot. Khả năng tương thích của nó với các điều chỉnh tải trước cho phép tinh chỉnh các nhu cầu hoạt động cụ thể, tăng cường hiệu quả hệ thống. Ngoài ra, thiết kế bảo trì thấp của ổ trục làm giảm thời gian chết, làm cho nó trở thành một giải pháp hiệu quả về chi phí để sản xuất nhiệm vụ nặng, sản xuất năng lượng và thiết bị xử lý vật liệu. Đối với các kỹ sư tìm kiếm sự cân bằng của độ bền, tốc độ và công suất tải, 7214 BECBP vẫn là nền tảng của các hệ thống cơ học hiện đại.
